今回作成するノーマルマップはＭａｙａとＵＤＫの座標系を考慮しての作成となります。
・Ｍａｙａ 右手系のＹアップ
・ＵＤＫ 左手系のＺアップ
ＵＤＫのタンジェントスペースは左手系なのでシェイプノードのアトリビュートで左手系のタンジェントスペースに設定します。

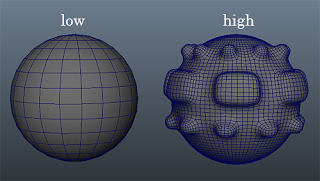

ローモデルとハイモデルを作成してＴｒａｎｓｆａｒＭａｐでノーマルマップを焼付けます。
凸になったノーマルマップが生成されます。
このＲ、Ｇチャンネルの向きがＵＤＫで正しいノーマルマップとなります。
□Nvidea normalMapFilterの設定
デフォルトの設定でＯＫです。
白の部分が凸、黒の部分が凹となります。
□xNormalの設定
Ｙ軸をフリップする必要があります。
ＮｏｒｍａｌＭａｐのオプションを設定します。
いまさらですが、ノーマルマップはアウトプットするツールによって変わるので必ずチャンネルの向きを確認が必要です。
